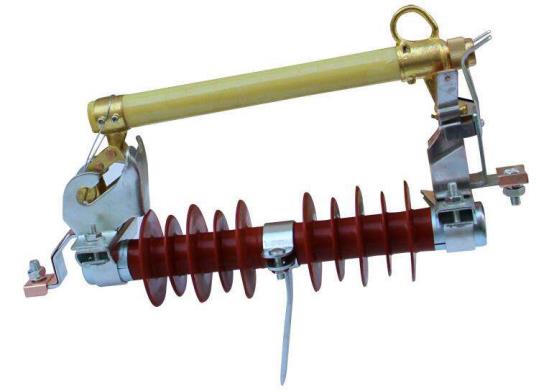

跌落式熔断器由绝缘支座、动静触头、熔丝管三部分组成。静触头安装在绝缘支座两端，熔丝管由内层的消弧管和外层的酚醛纸管或环氧玻璃纤维布管组成。
一、工作原理
跌落式熔断器增加了弹性辅助触头及灭弧罩，用以分合负荷电流。跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流使熔丝迅速熔断，并行成电弧，消弧管受电弧灼热，分解出大量气体，使管内形成很高的压力，并沿管道强烈纵吹，电弧迅速被拉长而熄灭。熔丝熔断后，下部静触头失去张力而下翻，使缩紧机构释放熔丝管，熔丝管跌落形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静触头依然接触，继续用绝缘杆拉动触头，辅助触头也分开，在出头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。
二、功能用途
跌落式熔断器适用于频率为50HZ、额定电压为35KV及以下的电力系统中，装在配电变压器高压侧或配电之干线路上。主要功能有对保护性能要求不高的地方，它可以与隔离开关配合使用，代替自动空气开关;还可以与负荷开关配合使用，代替价格高昂的断路器。同时还具有短路保护、过载及隔离电路。
三、工作过程
熔断器串联在电力线路中，在正常工作时，带纽扣的熔丝装在熔丝管的上触头，被装有压片的释压帽压紧，熔丝尾线通过熔丝管拉出，将弹出板扭反压近喷头，与下触头连接，在弹出板扭力的作用下熔丝一直处于拉紧状态，并锁紧活动关节。在熔断器处在合闸位置时，由于上静触头向下和弹片的向外推力，使整个熔断器的接触更为可靠。
当电力系统发生故障时，故障电流将熔丝迅速熔断，在熔管内产生电弧，熔丝管在电弧的作用下产生大量的气体，当气体超过给定的压力值时，释压片即随钮扣头打开，减轻了熔丝管内的压力，在电流过零时产生强烈的去游离作用，使电弧熄灭。而当气体未超过给定的压力值时，释压片不动作，电流过零时产生的强烈去游离气体从下喷口喷出，弹出板迅速将熔丝尾线拉出，使电弧熄灭。熔丝熔断后，活动关节释放，熔丝管在上静触头下弹片的压力下，加上本身自重的作用迅速跌落，将电路切断，形成明显的分断间隙。
四、安装要求
1.熔断器应该垂直安装，防止电弧飞落在临近带电部分；
2.熔断器与固定触头应成直线、无倾斜地接触；
3.跌落式熔断器，其熔管轴线应与铅垂线成15~30°，其转动部分灵活，跌落时不应碰及其他物体；
4.熔丝的规格应符合设计要求，应无弯折压扁或损伤，熔件与触头应压紧密牢固；
5.熔断器上必须标明熔断器及熔件（丝或片）的额定电流，熔件的容量应符合被保护电器的要求，未经校验或无额定电流标示的熔件不准使用。
以上就是跟大家分享的关于跌落式熔断器的相关内容，希望通过以上内容，能让大家对跌落式熔断器产品有更进一步的认识和了解。
